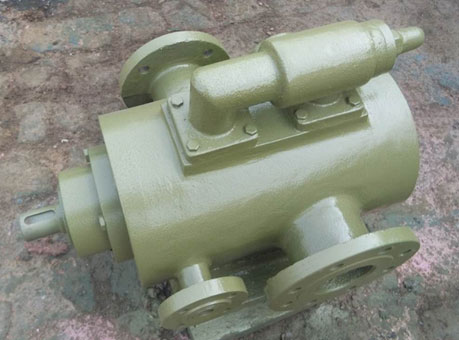

3QGB三螺杆保温泵

  • 咨询热线:13931762407
  • 产品详情

  • 联系我们

3QGB系列三螺杆保温泵是一种容积式泵,显著的优点是结构简单、体积小、允许高转速工作平稳可靠、压力脉动小、流量稳定、噪音低、效率高。正是利用螺杆啮合原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。

3QGB系列保温三螺杆泵采用铸钢制成,泵体带有保温套,适用于常温下有凝固性或结晶而通过加温并保持一定温度又容易流动且有润滑性的液体,以及高寒地区室外安装和工艺过程中需要保温的场合,可用导热油、蒸汽、热水、冷水等媒体对液体和泵进行保温、加热和冷却,泵开始工作时首先预热降低了泵的起动功率。

3QGB系列保温螺杆泵的进出口方向,在通常情况下按图示方向出厂即右进左出。如用户有特殊要求也可做成左进右出。

该泵密封性能好,采用机械密封,根据用户不同的介质,机械密封磨擦件选用不同的材质,对于高粘度介质,选用机械强度高、耐磨性好的硬质合金材料,确保了高温下的密用

结构形式:一般采用机械密封。该泵传动方式有电机直联和减速机两种,当液体粘度超过1500cSt时,应采用减速机传动。从主轴外伸端向泵年,为顺时针旋转。


三螺杆保温泵规格参数表

型号

流量

出口压力
MPa

转速
r/min

功率KW

必需汽
蚀余量

电机型号

m3/h

L/min

轴功率

电机功率

45×2-46

4.2

70

0.6

950

1.0

1.5

5

100L-6-B3

4.0

66

1.0

1.7

2.2

112M-6-B3

6.3

105

0.6

1450

1.5

2.2

100L1-4-B3

6.1

101

1.0

2.3

3

100L2-4-B3

70×2-46 24 400 0.6 1450 6.3 7.5 5 Y132M-4
23.5 390 1.0 7.8 11 Y160M-4
22.5 370 1.6 10.3 15 Y160L-4
70×4-46 24.5 408 1.0 1450 16.4 18.5 5 Y180M-4
23.5 392 2.5 18.9 30 Y200L-4

80×2-46

23.9

398.5

0.6

950

5.5

7.5

5.5

160M-6-B3

23.1

386.3

1.0

8.6

11

160L-6-B3

36.6

610.3

0.6

1450

8.4

11

160M-4-B3

35.7

594.5

1.0

13.1

15

160L-4-B3

90×2-46

34.0

566.7

0.8

950

9.7

11

5.5

160L-6-B3

52.6

875.4

0.6

1450

12

15

160L-4-B3

52.0

866

0.8

14.9

18.5

180M-4-B3

51.4

856.1

1.0

18.6

22

180L-4-B3
