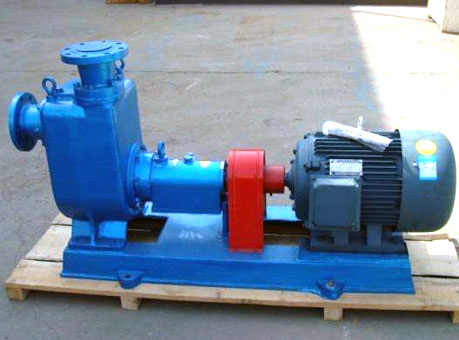

CYZ型自吸式船用离心泵
- 咨询热线：13931762407
-
-
产品详情
-
联系我们
CYZ型自吸式船用离心泵产品概述:
CYZ型自吸式船用离心泵适用于各种船舶、军舰作为压载泵、舱底泵、冷却泵、排水泵、消防泵，亦可作为海水淡化装置及各种水柜装置配套给水泵，以及石油化工管道、冷热水循环系统及高层建筑生活用水的增压泵。是船上经常用到的船用泵。
CYZ型自吸式船用离心泵根据国内外有关技术资料经消化、吸收、改进后研制而成的泵类产品，是一种优良的船用装卸油泵。
CYZ型自吸式船用离心泵具有体积小、重量轻、自吸性能好；安装、使用方便等特点。
CYZ型自吸式船用离心泵的装配技术要求：
CYZ型自吸式船用离心泵的各个零部件在完成修理、更换，经检査无误，确认其符合技术要求之后，应进行整机装配。CYZ型自吸式船用离心泵的装配是一项很重要的工作，是恢复CYZ型自吸式船用离心泵工作性能的重要步骤。装配质量的好坏，直接关系到CYZ型自吸式船用离心泵的性能和CYZ型自吸式船用离心泵的使用寿命。一台CYZ型自吸式船用离心泵，即使它的零部件质量完全合格，如果装配质量达不到技术要求，同样不能正常工作，甚至会出现事故。CYZ型自吸式船用离心泵装配技术要求如下：
①装配合格的CYZ型自吸式船用离心泵，应盘转轻快，无机械摩擦现象；
②泵轴不应产生轴向窜动；
③CYZ型自吸式船用离心泵的半联轴器与电动机半联轴器，装配的同轴度偏差符合技术要求；
④添加的润滑油、润滑脂应适量，并且牌号符合使用说明书的要求；
⑤设备清洁，外表无尘灰、油垢；
⑥基础及底座清洁，表面及周围无积水、废液，环境整齐、清洁。
CYZ型自吸式船用离心泵的装配方法与步骤：
装配前的准备工作：
①仔细阅读泵的有关技术资料，如总图、零件图和使用说明书等；
②熟悉泵的组装质量标准；
③检査泵的零件是否齐全，质量是否合格；
④备齐所使用的工具、量具等；
⑤准备好泵所需的消耗性物品，如润滑油、石棉盘根等。
装配顺序：
各种型号的卧式CYZ型自吸式船用离心泵，由于其结构不同，装配顺序自然不会一致。装配应按下列顺序进行：
①装配轴组，即把轴承装配在泵轴上；
②将轴组装入泵体；
③将泵壳安装在机座上；
④将泵盖套装在泵轴上，并安装叶轮；
⑤将泵盖安装在泵壳上，把泵体安装在机座上；
⑥装填料；
⑦联轴器找正。
CYZ自吸式离心泵技术参数表
| 序号 | 型号 | 流量 |
扬程 m |
泵汽蚀 余量 m |
自吸性能 min/5m |
转速 r/min |
轴功率 kw |
进出口径 mm |
电机 | ||
| m3/h | L/min | 型号 | 功率kw | ||||||||
| 1 | 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 0.6 | 25 | YB801-2 | 0.75 |
| 2 | 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 0.88 | 40×32 | YB802-2 | 1.1 |
| 3 |
40CYZ-40 (50CYZ-40) |
10 | 167 | 40 | 3.5 | 1.5 | 2900 | 2.8 |
50×40 (50) |
YB112M-2 | 4 |
| 4 | 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 1.1 | 50 | YB90S-2 | 1.5 |
| 5 | 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 1.8 | 50 | YB90L-2 | 2.2 |
| 6 | 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 2.7 | 50 | YB112M-2 | 4 |
| 7 | 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 4.3 | 50 | YB132S1-2 | 5.5 |
| 8 | 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 6.3 | 50 | YB132S2-2 | 7.5 |
| 9 | 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 9.9 | 50 | YB160M1-2 | 11 |
| 10 | 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 1.92 | 65 | YB100L-2 | 3 |
| 11 | 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 3.2 | 65 | YB112M-2 | 4 |
| 12 | 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 1.9 | 80 | YB100L-2 | 3 |
| 13 | 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 3.1 | 80 | YB112M-2 | 4 |
| 14 | 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 5.2 | 80 | YB132S2-2 | 7.5 |
| 15 | 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 6.8 | 80 | YB132S2-2 | 7.5 |
| 16 | 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 15.0 | 80 | YB160L-2 | 18.5 |
| 17 | 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 20.1 | 80 | YB180M-2 | 22 |
| 18 | 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 18.3 | 100 | YB180M-2 | 22 |
| 19 | 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 18.5 | 100 | YB180L-4 | 22 |
| 20 | 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 27.7 | 100 | YB200L1-2 | 30 |
| 21 | 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 24.2 | 100 | YB200L1-2 | 30 |
| 22 | 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 38.1 | 150 | YB225M-2 | 45 |
| 23 | 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 51.0 | 150 | YB250M-4 | 55 |
| 24 | 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 75.1 | 200 | YB280M-4 | 90 |
| 25 | 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 41.3 | 80 | YB250M-2 | 55 |
| 26 | 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 69.4 | 100 | YB280S-2 | 75 |
| 27 | 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 93 | 150 | YB315S-2 | 110 |
| 28 | 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 119.7 | 200 | YB315M-2 | 132 |
| 29 | 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 77.2 | 250 | YB280M-4 | 90 |
